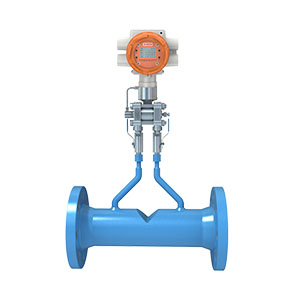

一体化多参量楔形流量计ACF-1XX

西安安森智能仪器有限公司一体化差压流量计系列产品一体化多参量楔形流量计ACF-1XX产品介绍

型号:ACF-1XX

类别:一体化多参量楔形流量计

400-005-8656


产品介绍

  ACF-1XX一体化多参量楔形流量计结构简单,无可动部件、长期使用稳定可靠,精度高。标准化程度高,线性好,使用灵活方便;国内目前流量测量中应用广泛的仍然是差压式流量计,据有关资料的估计占流量仪表总用量的75%-85%之间。它在蒸汽锅炉、石油、化工、钢铁、电力、水利、造纸、制药、食品和化纤等行业中被广泛使用










2011年款产品展示

 产品专利
  实用新型专利证书
  ①ZL 2012 2 0299081.6  《一体化静压、差压检测装置》
  ②ZL 2011 2 0549792.X  《一种一体化多参量差压流量计》
  ③ZL 2013 2 0529448.3  《一种一体化多参量流量仪表表头》
  外观设计专利证书

ZL 2013 3 0412222.0  《仪表表头》


 引用标准
  本产品通过电磁兼容测试,标准引用:
  GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验
  GB/T 17626.3-2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验
  GB/T 17626.4-1998 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
  GB/T 17626.5-1999 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验
  GB/T 17626.8-2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验

  天然气压缩流量计算标准引用:
  GB/T 21446-2008 用标准孔板流量计测量天然气流量

  天然气压缩因子计算标准引用:
  GB/T 17747.1-2011 天然气压缩因子的计算 第1部分:导论和指南
  GB/T 17747.2-2011 天然气压缩因子的计算 第2部分:用摩尔组成进行计算
  GB/T 17747.3-2011 天气然压缩因子的计算 第3部分:用物性值进行计算
  GB/T 11062-2014 天然气 发热量、密度、相对密度和沃泊指数的计算方法


  防爆认证相关标准引用:
  GB 3836.1-2010 爆炸性环境 第1部分:设备 通用要求
  GB 3836.2-2010 爆炸性环境 第2部分:由隔爆外壳“d” 保护的设备

  其他认证与引用标准:
  本公司通过ISO 19001:2008国际质量管理体系认证
  本产品执行企业标准:Q/AC J03 02-2017 多参量流量变送器
  本产品型式批准号:12F104-61


  节流件设计计算标准引用:
  GB/T 2624.1-2006 用安装在圆形截面管道中的差压装置测量满管流体流量 第1部分:一般原理和要求
  GB/T 2624.2-2006 用安装在圆形载面管道中的差压装置测量满管流体流量第2部分:孔板
  GB/T 2624.3-2006 用安装在圆形载面管道中的差压装置测量满管流体流量第3部分:喷嘴和文丘里喷嘴
  GB/T 2624.4-2006用安装在圆形载面管道中的差压装置测量满管流体流量第4部:文丘里管


 防爆认证
  防爆标志

ExdⅡBT6 Gb

  防爆合格证编号
  CNEx17.1300


 产品特点
  -特别适合于高粘度、低雷诺数、带悬浮颗粒或气泡的介质测量
  -测量精度不受流体介质介电常数等特性的影响和限制
  -楔形件结构设计特殊,有导流作用,防堵塞,具有自清洁能力,无滞流区
  -具有流体粘度变化、温度变化、密度变化等补偿功能
  -抗振动、抗冲击、抗脏污、抗腐蚀
  -楔形流量计结构简单、牢固、高可靠性,安装方便,运行维护费用低
  -无运动部件、无磨损,长期使用时不需要重新标定,永久压损比孔板小
  -耐高低温,耐高压,可测气体、液体、蒸汽,适用范围广
  -同时显示累计流量、瞬时流量、压力、温度
       -输出4通道(4~20)mA标准电流信号及RS485标准通讯接口

 技术参数

  公称通径
  DN20~DN1000

  公称压力
  (0~32)MPa

  介质温度
  (-50~700)℃

  系统精度
  0.5级、1级、1.5级、2.0级、3.0级

  量程比
  25 :1

  直管段要求
  前3D,后3D

  连接方式
  法兰式,管道焊接

  环境温度
  (-30~70)℃


  供电方式
  外供电源:(7~30)V直流,工作电流小于40mA
        内置电池:3.6V工业锂电池,可连续工作2年

  输出方式
  a、RS485通讯接口,标准MODBUS协议
  b、4通道(4~20)mA标准电流信号,精度0.1%FS
