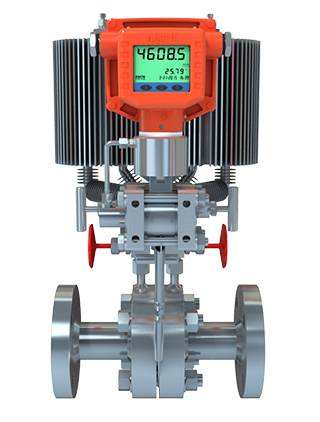

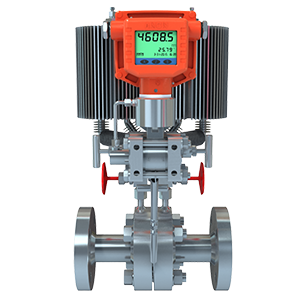

一体化智能蒸汽流量计(喷嘴流量计)ACF-1PZ

西安安森智能仪器有限公司蒸汽流量计系列产品一体化智能蒸汽流量计(喷嘴流量计)ACF-1PZ产品介绍

型号:ACF-1PZ

类别:一体化智能蒸汽流量计(喷嘴流量计)

400-005-8656

  ACF-1PZ一体化智能喷嘴流量计是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。ACF-1-PZ 一体化喷嘴流量计具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度高、压力损失小等特点可用于贸易结算。与差压变送器配套使用,可测量液体、蒸汽、气体的流量,广泛应用于石油、化工、冶金、电力、轻工等行业。

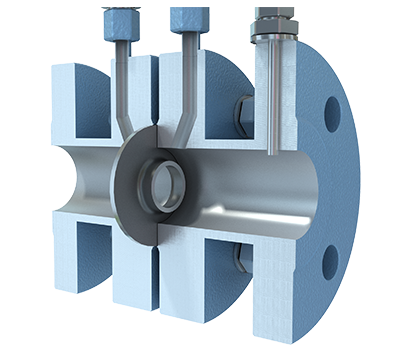

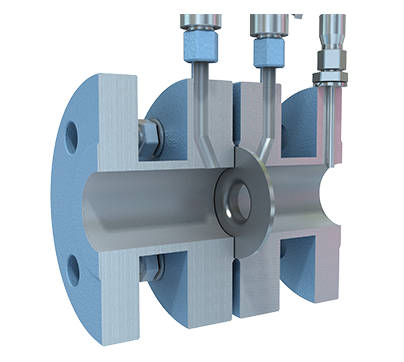

  喷嘴流量计的测量原理是依据流体力学的节流原理,充满管道的流体,流经管道内的喷嘴时,流速将在喷嘴形成局部收缩,从而使流速加快,静压力降低,于是在喷嘴前后便产生了压力降或叫压差,介质流动的流量愈大,在喷嘴前后产生的压差也就愈大,所以可通过测量压差来测量流体流量的大小。


产品专利

2011年款产品展示

产品专利
  实用新型专利证书
  ①ZL 2008 2 0028605.1  《数字仪表的按键和显示装置》
  ②ZL 2012 2 0299081.6  《一体化静压、差压检测装置》
  ③ZL 2009 2 0062360.9  《一种微功耗低压降传感器恒流驱动电路》
  ④ZL 2011 2 0549792.X  《一种一体化多参量差压流量计》
  ⑤ZL 2013 2 0529448.3  《一种一体化多参量流量仪表表头》

  外观设计专利证书
  ⑥ZL 2013 3 0412222.0  《仪表表头》


  本产品通过电磁兼容测试,标准引用:
  GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验
  GB/T 17626.3-2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验
  GB/T 17626.4-1998 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
  GB/T 17626.5-1999 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验
  GB/T 17626.8-2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验

  天然气压缩流量计算标准引用:
  GB/T 21446-2008 用标准孔板流量计测量天然气流量

  天然气压缩因子计算标准引用:
  GB/T 17747.1-2011 天然气压缩因子的计算 第1部分:导论和指南
  GB/T 17747.2-2011 天然气压缩因子的计算 第2部分:用摩尔组成进行计算
  GB/T 17747.3-2011 天气然压缩因子的计算 第3部分:用物性值进行计算
  GB/T 11062-2014 天然气 发热量、密度、相对密度和沃泊指数的计算方法


  防爆认证相关标准引用:
  GB 3836.1-2010 爆炸性环境 第1部分:设备 通用要求
  GB 3836.2-2010 爆炸性环境 第2部分:由隔爆外壳“d” 保护的设备

  其他认证与引用标准:
  本公司通过ISO 19001:2008国际质量管理体系认证
  本产品执行企业标准:Q/AC J03 02-2017 多参量流量变送器
  本产品型式批准号:12F104-61


  节流件设计计算标准引用:
  GB/T 2624.1-2006 用安装在圆形截面管道中的差压装置测量满管流体流量 第1部分:一般原理和要求
  GB/T 2624.2-2006 用安装在圆形载面管道中的差压装置测量满管流体流量第2部分:孔板
  GB/T 2624.3-2006 用安装在圆形载面管道中的差压装置测量满管流体流量第3部分:喷嘴和文丘里喷嘴
  GB/T 2624.4-2006用安装在圆形载面管道中的差压装置测量满管流体流量第4部:文丘里管



  防爆标志

ExdⅡBT6 Gb

  防爆合格证编号
  CNEx17.1300



  -喷嘴比孔板的压力损失小,要求直管段长度也短
  -圆弧形设计,耐磨性好,具有稳流功能,可测液体、气体、蒸汽及脏污介质
  -耐腐蚀性能好,比孔板更适合单井天然气和煤层气等未净化气体的流量计量
  -更换喷嘴,可大范围调整测量量程,满足单井产能各阶段变化需要
  -无需实流标定,精度高,流出系数稳定
  -结构简单,安装方便,安全可靠,维护周期长,使用寿命长
  -可同时显示累计流量、瞬时流量、压力、温度
     -输出4通道(4~20)mA标准电流信号及RS485标准通讯接口



  公称通径
  DN20~DN1000



  公称压力
  (0~32)MPa

  介质温度
  (-50~700)℃

  系统精度
  0.5级、1级、1.5级、2.0级、3.0级

  量程比
  4 :1

  直管段要求
  前10D,后5D

  连接方式
  法兰夹持式,管道焊接式、一体嵌入式

  环境温度
  (-30~70)℃

  工作电源
  外供电源:(7~30)V直流,工作电流小于40mA
       内置电池:3.6V工业锂电池,可连续工作2年

  输出方式
  a、RS485通讯接口,标准MODBUS协议
       b、4通道(4~20)mA标准电流信号,精度0.1%FS


  外形尺寸
  (单位:mm)
